StructuresPV
L"installation est composée de module de 10kWc d'emprise au sol 12mx4m.
Spécifications techniques
Chaque installation est calculée selon normes EN 1991-1-4 (charges climatiques) et EN 1995-1-1 (bois). Certification délivrée par Bureau d'Étude Technique Structure.
Conception de tous les assemblages bois hors d'eau.

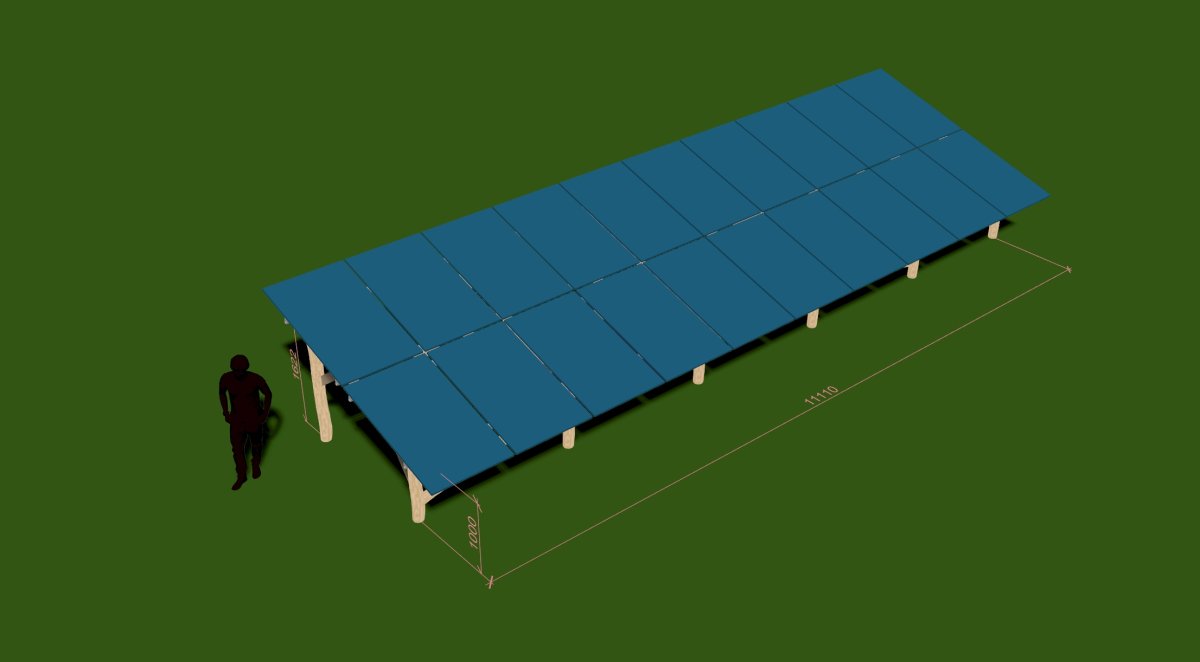

Dimensionnement standard : module 10 kWc
- Surface : 12 m × 4 m (48 m²)
- Panneaux : 20 unités de 1.87 m × 1,13 m (adapté 400–500 Wc)
- Espacement inter-tables : 3 m (accès nettoyage et entretien)
- Fondations : plots béton adaptés au sol de votre site
Charges admissibles (standard Limousin)
- Neige : 450 daN/m² (validation selon altitude/exposition)
- Vent : 100 km/h soutenu, rafales 150 km/h
- Charge permanente : ~40 daN/m² (structure + panneaux)
Variantes : inclinaison, espacement, orientation ajustés en étude de site.
Ressource locale
Les châtaigniers du Limousin (Ø 12–25 cm) proviennent de taillis historiquement exploités pour clôtures et chauffage. Nos structures relancent une filière locale sans créer de déforestation : chaque arbre abattu pour la Manufacture provient d'une gestion forestière durable (certification BTMC en cours).
Précision de fabrication
Scan 3D + usinage robotisé garantit tolérance ±2 mm par assemblage. Cela réduit ajustements sur site et améliore la pérennité des liaisons bois-bois.
Prix
Les tarifs ci-dessous sont avant étude personnalisée de site.
L'étude comprend : visite terrain, relevé géotechnique, calcul de charges locales, dimensionnement final.
Forfaits clés en main (matière + pose panneaux)
9 kWc
€
à partir de
10 000
- Étude de site
- inclus : structure châtaignier, fondations, pose panneaux
- Délai : 12–16 semaines (de l'étude à la pose)
- Demander une étude
18 kWc
19 000
- Étude de site
- inclus : structure châtaignier, fondations, pose panneaux
- Délai : 12–16 semaines (de l'étude à la pose)
- Demander une étude
36 kWc
35 000
- Étude de site
- Inclus : structure châtaignier, fondations, pose panneaux
- Délai : 16–20 semaines
- Demander une étude
Exemple d'implantation : 36 kWc
Configuration standard
- 3 tables de 12 m × 4 m = 480 m² de panneaux
- Espacement inter-tables : 2 m (accès maintenance)
- Emprise au sol : 18 m × 12 m = 220 m²
Cas d'usage réel
- Terrain : prairie légèrement en pente (3°), sol argilo-calcaire
- Altitude : 370 m (charge neige : 450 daN/m²)
- Orientation : plein sud, aucune ombre novembre-janvier
- Production estimée : 29- 35 kWh/an (selon météo annuelle)
Délais et mise en service
Phase 1 : Diagnostic et conception (2–4 semaines)
- Visite site, relevé géotechnique, photos orientation/ombrage
- Dimensionnement structure par BET
- Devis affiné avec surcoûts identifiés
Phase 2 : Fabrication (6–10 semaines)
- Commande châtaigniers auprès de gestionnaire forestier
- Usinage robotisé structure
- Contrôle qualité et marquage assemblages
- Pré assemblage des portiques
- Préfabrication des éléments
- Transport fractionné vers site
Phase 3 : Installation (1–3 semaines)
- Fondations et plots (selon conditions sol)
- Montage structure par équipe charpenterie
- Pose panneaux et câblage électrique
- Mise en service et raccordement réseau (délai : selon gestionnaire réseau)
Délai total usuel : 12–20 semaines (du devis signé à la pose)
